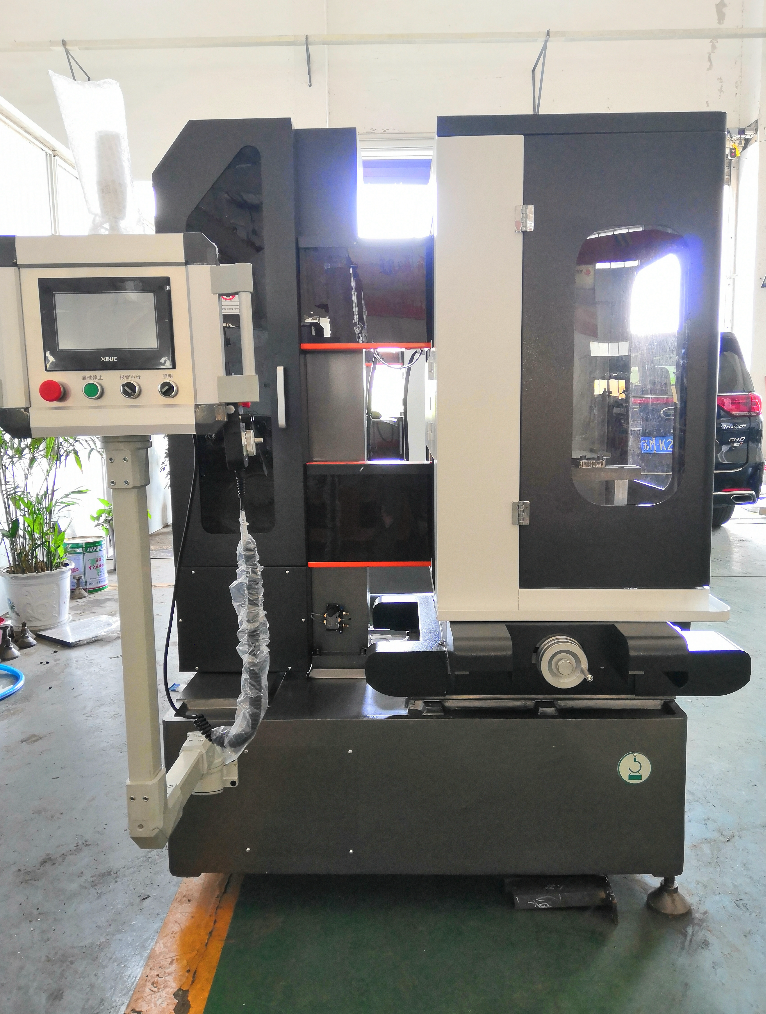

機床的性能、主要用途和適用范圍FRY745 型金剛石砂線切割機，是本公司小型金剛石線切割機之一的非標型號機床。 本機床使用金剛石線做循環走絲運動，弩形線架結構使金剛石線運行平穩不抖絲， 高精度旋轉工作臺，并配有金剛石線彎曲度檢測裝置，保持恒張力切割。機床主體部件 均采用傳統鑄件，經人工時效處理，人工鏟刮修整，確保機床長期不變形。機械部分采 用半自動加油泵，拖板采用精密導軌，精密滾珠絲桿傳動，提高機床精度，主要部件采 用進口精密軸承。自主研發的金剛石線切割專用智能控制系統，PLC 觸摸屏操作，環保 外殼護罩。本機具有自動上絲、高速切割、切面表面質量像磨床效果、安全高效、操作 簡單等優點。本款 C 型金剛石線切割機主要用于脆性材料切片加工。本機床屬于物理加工方式，廣泛用于各類導電、半導電和不導電的脆性材料的切割 加工，如石墨、半導體材料硅、有色金屬、玻璃、陶瓷、人工晶體、復合材料、磁性材 料、稀土材料、光學材料、 自然巖石地球頁巖巖心、新型建筑材料保溫隔熱材料鍍膜玻 璃、翡翠玉石瑪瑙等等，只要硬度小于金剛石（莫氏硬度十）的脆性材料均在切割加工 范圍內。 機床的特點：  1. C 型設計本款金剛石線切割機優選采用 C 型懸臂式結構，人機接近性好，頂蓋和切割臺前面、 側面的門可以打開，可切割比切割工作臺稍大尺寸，克服了其他結構對毛坯材料尺寸限制等缺點。  2. 主體采用傳統鑄件機床的穩定性好，是機床精度的保障。床身與主體部件均采用傳統鑄件澆鑄，加厚 床身，經人工時效處理，人工鏟刮修整，確保機床的剛性和精度的長期穩定，穩定性高于鋼結構和鋁合金結構的機床。  3. 升級弩形線架線架升級為弩形線架結構，張力更大，使切割過程中不需用輔助緊絲措施，金剛石 線運行平穩不抖絲，始終保持恒張力狀態，提升加工質量。此結構使機床結構更緊湊， 金剛石線運行路線更短，提高了金剛石線的利用率，同時延長了金剛石線使用壽命。加長加大的絲筒，能容下更多金剛石線，延長了切割時長減少換線次數。4. 能耗低本機床有絲筒、X 軸、Y 軸、旋轉軸和水泵 5 個電機，總功率不足 2KW,消耗功率在1.5KW 以內，其他工具機床動則十幾 KW 的消耗。5. 切割速度快它比同類數控機床切割速度更快。（根據材料的硬脆度具體情況，切割速度可調整上限。）6. 更智能、易操作專門針對脆性材料設計的切割控制系統，更智能，使操作更簡單更易學。本機的控 制系統采用嵌入式控制系統，是標準的工業電腦，比傳統個人電腦更具備高可靠性，抗 干擾能力強，功能強大，能適應于惡劣的工業環境?？刂葡到y(tǒng)程序由我公司自主開發， 集成了新的切割算法，在切割過程中 CPU 根據切割材料的形狀和實時位移實時計算進 給量，我們的切割參數只需設置切割效率（單位：平方毫米每小時）這一參數，在加工 過程中可隨時調整切割速度，控制系統會自動調整進給速度。加倍易學，比傳統的控制系統只能設置切割速度（單位：毫米每秒）更科學，更人性化。今科微切控制系統會根據市場進步不間斷升級，越來越智能，傻瓜式操作方法，不需要操作人員有一定數控操作基礎，只要能識字就能很快學會操作。7.  一體化設計機床電柜一體化設計，節省占地面積。8. 增加故障報警自診斷功能 這款 C 型金剛石線切割機控制系統附加的智能功能：故障報警自診斷功能，幫助客戶輕松解決使用過程中遇到問題。 9. 工作臺加裝頂蓋設計工作臺封閉設計，減少環境污染，保持場地清潔。在保證不影響上下裝夾材料的便 利性的前提下，解決切割液不外濺，使霧化的切削液在設備內循環利用，在有效節省切削液的同時，讓您的工作環境更干凈，更舒適。        技術參數機床參數單線金剛石線切割機，全自動金剛石線切割機，立式金剛石線切割 機床類型機，走絲金剛石線切割機，一體式金剛石線切割機，落地式金剛石線切割機，切片用金剛石線切割機，C 型金剛石線切割機，小型金剛石線切割機產品定位經濟型商用、家用、實驗室用機床型號FRY745工作臺行程 X×Y450×550mm  線架間距400mm切割線條數1張絲機構弩形張絲金剛石線直徑0.65~0.8mm切片厚度最小小于 2mm（直徑為 200mm 時）輔助功能緊絲裝置加工件重量范圍≤200kg走絲速度最大 30m/s張力波動50g切割方式豎切、橋架。外形尺寸長寬高 1400×1000×1800mm （約）公司持續更新中    消耗品電鍍金剛石線配件導線輪 易損件  易損件明細導輪軸承 其它參數 顯示屏中文顯示 PLC 觸摸顯示屏機床消耗總功率1.6kW產品重量1200kg電源電壓單相 AC220V壓縮空氣壓力0.7MPa油水分離器自動排水張力0.3Mpa~0.4Mpa環境參數工作溫度：12-30℃ , 工作濕度：20-60%
