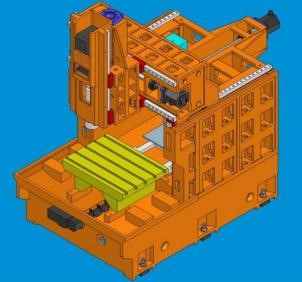

整機：采用固定式工作臺、XYZ 三個直線軸均為主軸移動的高架橋式全動柱結構，如上圖所受；工作臺和工件在加工時保持靜止，并且刀庫與運動部件分離，使整個三軸導軌、滾珠絲杠和電機均遠離切削區，各軸負載比較勻，有很好的精度保持性和動態控制性能；主軸伺服電機為大功率交流伺 服電機，可進行重負荷切削；該機床廣泛應用于黑色及有色金屬、復合材 料等各類通用機械、汽車摩托車部件、注塑模具、鑄造鋼模、陶瓷材料、石英材料、 水晶材料、 石墨材料、通信產品加工。底座部件： 底座與兩側立柱整體鑄造結構設計，整機具有足夠的 強度、剛性和穩定性，設計理念先進新穎、合理，維修工藝性好。機床經 有限元分析及性能試驗驗證，其動態性能好、運動精度控制準確、加工精度穩定且保持性好。進給機構：三向進給單元采用臺灣上銀（HIWIN）或銀泰（PMI）公 司產品 C3 級精密雙螺母滾珠絲杠，在兩端施加預緊，可消除熱伸長造成的 精度損失；數字式進給伺服電機通過高扭轉剛度的進口聯軸器與滾珠絲杠直結，縮短傳動鏈，提高位置精度。導軌副：X 軸、Y 軸、Z 軸三向均采用臺灣上銀（HIWIN）或銀泰（PMI） 公司精密級線性滾柱式高剛度導軌支撐，控制性能優越、運動平穩、精度高，組合成符合數控技術發展的高剛性、高穩定性機械導向系統。主軸部件：高性能的臺灣進口整體直連主軸部件，響應快、控制性能 優越，其平衡等級達到 G1.6 級，在保證 12000rpm 高速運轉穩定性的同時， 溫升可以保持不大于 25 °C。主軸部件與主軸伺服電機直結，沒有同步帶的 噪聲和使用壽命影響。軸承采用日本 NSK 的主軸專用陶瓷鋼球、NBU15 進口潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既環保，又免維護，刀庫：配置的伺服刀庫刀具數量可以依照工藝要求選擇性配置，保證零 件在一次裝夾下自動完成銑、鉆、擴、鏜、鉸、攻絲等多種工序的加工，提 供 12 把/16 把/24 把等容量選擇。刀庫固定在底座后部，不隨運動部件移動，無刀庫及刀具重量對運動控制的影響。橫梁部件：橫梁、滑鞍、主軸箱等大件均采用優質樹脂砂造型、高強 度優質鑄鐵鑄造、箱形或蜂窩狀結構，并布置有足夠加強筋板，多次時效處理，從而使機床得到高剛性和長久穩定的精度。控制系統：該機床采用 FANUC 0iMF 全新系列的數控系統，是 FANUC 公司的全數字式伺服控制系統，功能強大且可靠，具有較大的市場占  有率，操作維修方便，具有 RS232 和 CF 卡增容接口、LCD 液晶顯示屏， 方便編程、傳輸、存儲、顯示和通訊； 具有坐標聯動、誤差補償、刀  具管理、程序預讀、 自動報警等功能 。主要電氣元器件采用進口知名  品牌的產品配套，確保整個控制系統的穩定性 。根據用戶工廠工作環  境情況，機床的電控柜設置工業空調，保證電控元件的可靠工作環境。 電氣系統全面貫徹 GB5226 國家強制性標準，保證良好的人機環境 。機床的多項安全保護與互鎖措施，確保人機安全。工藝特色措施：機床的主要基礎零部件均有本公司制造完成，其加工精度 和工藝流程完全按照金城工業公司的定制數據完成。裝配工藝嚴格按照流程組 裝、檢查、檢測， 確保產品質量的穩定性和一致性； 一機一卡終身質量跟蹤。 整機100%均由鐳射檢測校驗。特色的整機防護結構，使得切削區的油霧、粉  塵與運動部件隔離，增加油霧煙塵收集裝置后可以集中處理由此而產生的污染。  二、 VLTF40陶瓷復材加工中心主要技術參數 名        稱單位參     數備   注加 工 范 圍三軸行程（X/Y/Z）mm500/400/450主軸端面至工作臺面距離mm120~570主軸中心至滑枕導軌面距離mm580工 作 臺工作臺尺寸（寬 x 長）mm400× 800工作臺 T 型槽mm3- 18H8最大承載kg500主 軸主軸轉速rpm12000主軸錐孔(刀柄）ISO40 (BT40)主軸電機kw5.5/7.5   速 度快速移動速度（X/Y/Z）m/min36/36/30切削進給速度mm/min1~ 10000刀 庫刀庫容量（圓盤式）把16最大刀具直徑/長度/重量 70／210mm/8kg刀具選刀方式任意選刀刀具交換時間（刀-刀）S1.8機床精度定位精度（X/Y/Z）mm0.008重復定位精度（X/Y/Z）mm0.005其 它最大鉆孔直徑（45 鋼）mm20最大攻絲直徑（45 鋼）mmM16銑削能力（45 鋼）cm。/min200氣源流量 /  氣壓500L/min    6~8bar電源容量kVA25切削液槽容積L320機床外觀尺寸（長×寬×高）mm4050×3430×3250機床重量kg11000三、VLTF40陶瓷復材加工中心主要配套件機械部分 序號名稱規格制造廠商備注1主要大件樹脂砂鑄件本公司制造2主軸部件BT40/12000臺灣直連3XYZ 滾珠絲杠雙螺母HIWIN/PMI訂制4滾珠絲杠軸承日本NSK/NACHI5刀庫BT4016臺灣6主軸恒溫油冷卻系統三河同飛7集中潤滑系統定時定量佛山河谷中日合資8煙霧收集裝置CRD-1500昆山漢諾威9氣動元件臺灣亞德克10液壓系統專業廠家定制11自動排屑裝置專業廠家定制 12導軌防護罩殼專業廠家協作13外鈑金防護罩殼專業廠家協作電氣部分 序號名稱規格制造廠商備注1數控系統0iMFFANUC10.4LCD2進給伺服電機及驅動裝置βi 系列FANUC3主軸伺服電機及驅動裝置βi 系列FANUC4無擋塊回零指示牌定制寶利數控5接觸器AC110V施耐德6繼電器DC24V和泉7自動開關/斷路器施耐德8變壓器專業配套公司9熱交換器三河同飛10機床操作面板定制寶利數控四、VLTF40陶瓷復材加工中心隨機附件機床隨機附件清單 序號名稱規格制造廠商備注1機床地腳螺栓及墊鐵1 套2數控刀柄及拉釘BT401 件3內六角扳手1 套5 件套4螺絲刀 +字和 –字1 套各一件機床隨機文件清單 序號名稱規格制造廠商備注1裝箱單1 套2機床合格證明書1 套3機床機械使用說明書2 套4機床電氣使用說明書2 套 含電氣原理圖 1 套5CNC 系統合格證/保證書1 套6系統出廠參數表1 套7CNC 系統資料操作編程2 份其中 1 份為光盤
