主要性能和特點1、高效率：三軸快移速度提升了50%，直聯主軸換刀時間顯著提升，為用戶提供高效率的加工性能。2、高剛度：主體部件均采用鑄鐵，確保切削力及機床本身的重力能被機床很好吸收，保證加工高精度。3、高性能主軸：采用高性能精密主軸軸承，高速達12000rpm，配合主軸油冷系統，有效控制主軸高速溫升4、刀庫：24把機械手刀庫，機械手臂交換快速可靠，性能穩定，提升換刀時間，確保加工高效、高質。5、直線軸驅動結構：采用一端固定，一端支撐的驅動結構，配合絲杠預拉伸結構，保證驅動系統高效準確。6、 主軸驅動結構：主軸和電機通過高速聯軸器采用直聯方式，減少傳動過程中機械效率損失。7、 三軸線性導軌：運行流暢，可選用滾柱導軌。8、 大直徑C3級絲杠：帶預拉結構，消除部分熱伸長，絲杠軸承采用接觸式密封軸承，運行牢靠。9、排屑系統：經濟實用的螺旋排屑，平穩可靠的鏈?zhǔn)脚判?，針對各種切屑類型，提供高效率的解決方案。10、冷卻系統：大容量的水箱，大流量的主軸頭噴淋系統，有效的降低切削時主軸及工件的溫升，另可配備大流量沖屑系統，有效的清除切屑。11、集中潤滑油系統：高效率集中潤滑系統，合理的打油間隔時間，確保運動部件潤滑良好，延長使用壽命12、簡易油水分離器: 根據水和油的密度差，利用重力沉降原理去除切削液中的油，保證切削液循環使用。13、可選配自動門，運行準確高效，為用戶實現自動化生產線提供條件。

一、 應用領域MDV系列立式加工中心是我公司開發生產的高精度、高剛性立式加工中心。該機床適合加工復雜的模具輪廓、汽車零部件、服務行業的箱體類零件，在模具加工方面盡顯其優越性、是中小型模具零件加工業的首選機床。由于可實現低速大扭矩，適用于高強度鋼、高溫合金等難加工材料及鋼件的高效加工。二、機床特點及關鍵技術指標1、機床特點（1）高精度——機床的X、Y、Z三個坐標絲杠全部采用先進的中空冷卻技術，有效地控制了機床加工運動過程中的發熱變形問題，提高了機床的加工精度。此外，機床具有溫度補償功能，在機體的主要位置裝有溫度傳感元件通過數控系統分析并補償坐標的位置實現機床高精度。（2）高速度——機床主軸采用變速齒輪傳動結構，最高轉速達8000rpm，并具有兩檔齒輪變速，可在滿足低速切削要求的同時滿足高速加工要求。并有13000rpm電主軸可供選項。X、Y、Z三個坐標導軌采用了高剛性進口貼塑板淬火導軌滑動副。機床的機械手在換刀過程中將主軸松、拉刀通過凸輪連動實現快速換刀（換刀時間：2秒）。以上參數均處于國內領先水平及國際先進水平（3）高剛性——機床的主體部分全部采用樹脂砂高強度鑄件，床體為整體鑄件，立柱固定于后床身，滑臺、工作臺在其上運動,提高了整臺機床的穩定性。此外，機床在設計過程中通過有限元分析使結構更加合理。2、關鍵技術指標（1）采用內部兩檔變速的高速齒輪傳動主軸保證機床高、低速的加工性能及高速加工；（2）采用先進的高精度中空冷卻絲杠技術提高機床加工精度；（3）采用先進的溫度補償技術提高加工精度；（4）機床采用聯動換刀機構（換刀時間：2秒）；（5）床體為整體鑄件，機床在設計過程中通過有限元分析使結構更加合理；（6）配置先進的FANUC 31i - B數控系統。

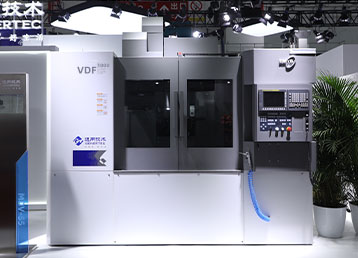

一、 應用領域VDF系列立式加工中心是我公司開發生產的新一代滑軌系列立式加工中心，該機床廣泛適用于汽車、模具、機械制造等行業的箱體零件、殼體零件、盤類零件、異形零件的加工，零件經一次裝夾可自動完成四個面的銑、鏜、鉆、擴、鉸、攻絲的多工序加工。二、機床主要性能和特點1、機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度鑄鐵，組織穩定，確保品質。2、高速高精密主軸：（1）主軸電機通過高扭力齒形皮帶傳動，不打滑，并可大幅減低傳動噪音及熱量。（2）主軸采用精密級角接觸軸承。（3）高性能油脂潤滑主軸軸承，經濟的主軸頭冷卻系統，有效地控制主軸溫升。（4）主軸利用IRD動態平衡校正設備，直接校正主軸動態平衡，使主軸在高速運轉時，避免產       生共振現象，確保加工精度。3、高精度滾珠絲杠副，滾珠絲杠經預拉伸后，大大增加了傳動剛度并消除了快速運動時產生的熱變形影響，確保了機床的定位精度和重復定位精度。4、自動換刀系統，動作為氣動和電動控制，無污染，便于維護，刀具交換快速、可靠。5、機床配有整體防護罩，美觀、安全，防漏，保護環境。螺旋式自動排屑裝置簡潔、環保，用于一般金屬和非金屬切屑的輸送。6、高效率自動潤滑系統，潤滑性好且不浪費潤滑油。7、精巧的油水分離設備，減少切削液油水的混合，避免切削液變質，延長使用壽命。8、電氣箱內的配線，皆符合安全規范，確保控制系統運轉時不受外部干擾。電氣箱配有熱交換器，有效控制電氣箱內的溫度，確?？刂葡到y(tǒng)能夠長期穩定的運轉。9、高精度螺距補償，各傳動軸均采用高精度激光測量儀補償使各軸定位精度更加準確，更適合加工高精度的零件。

一、應用領域   VDM系列立式加工中心是我公司開發生產的高效、高精立式加工中心。該系列機床具有獨特持久的剛性結構，并配備了豐富的選項配置，具有較強的加工性能，可廣泛應用于軍工、汽車、模具、機械制造等行業中的復雜箱體零件、殼體零件、盤形零件的加工，是各種規模工業生產加工的首選機床。該系列產品具有不同形式的主軸配置選項，可根據需要選用最高轉速達到15000rpm的直聯主軸，進行高速切削，提高加工效率；也可選用齒輪傳動主軸（1060規格以上），滿足低速大扭矩的加工要求，實現高強度鋼、高溫合金等難加工材料的高效加工。二、機床特點及關鍵技術指標1、機床特點（1）高精度——機床的X、Y、Z三個坐標絲杠全部采用高精度滾珠絲杠副，滾珠絲杠經預拉伸后，能夠有效地控制機床加工運動過程中的發熱變形問題，提高了機床的加工精度。（2）高速度——機床主軸具有多種形式，可選用直聯主軸或齒輪傳動主軸結構，其中齒輪傳動主軸最高轉速達8000rpm，并具有兩檔齒輪變速，在實現大扭矩切屑的同時進行高速加工；還可以選用15000rmp直聯主軸，滿足高速加工的需求。X、Y、Z三個坐標導軌分別采用直線滾動導軌運動副或者高剛性進口貼塑板淬火導軌滑動副，可實現移動速度為36/36/30m/min的快速移動；而該系列機床產品中的VDM1060L以下線軌結構的機床產品，還配置了快移速度為48/48/48/m/min的選項。機床配置的標配刀庫采用同動結構，機械手在換刀過程中將主軸松、拉刀通過凸輪連動，可實現快速換刀。（3）高剛性——機床的主體部分全部采用樹脂砂高強度鑄件，床體為整體鑄件，立柱固定于后床體，滑臺、工作臺在床身鑄件上進行移動，形成穩定的剛性結構，提高了整臺機床的穩定性。此外，機床在設計過程中通過有限元分析，對其框架結構進行優化，使得剛性結構更加合理。2、關鍵技術指標（1）配備了多種形式的主軸結構，包括高速直聯主軸或兩檔變速的高速齒輪傳動主軸等，可以滿足不同用戶需求；（2）用高精度滾珠絲杠技術提高機床定位精度及重復定位精度，可選中空絲杠結構進一步提高精度；（3）機床采用同動換刀機構（換刀時間：1060規格以下＜2秒，1270規格以上＜2.5秒）；（4）機床的主要部件為整體鑄件，機床在設計過程中通過有限元分析使結構更加合理；（5）先進的FANUC 0i -MF（1）數控系統

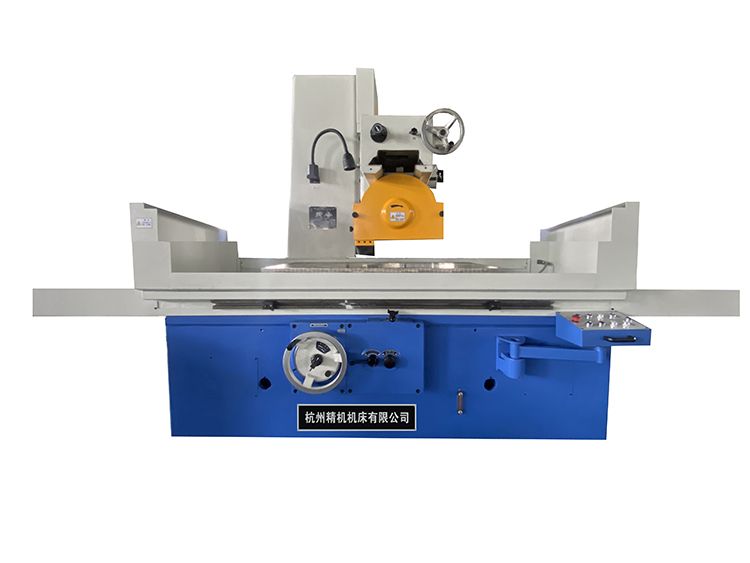

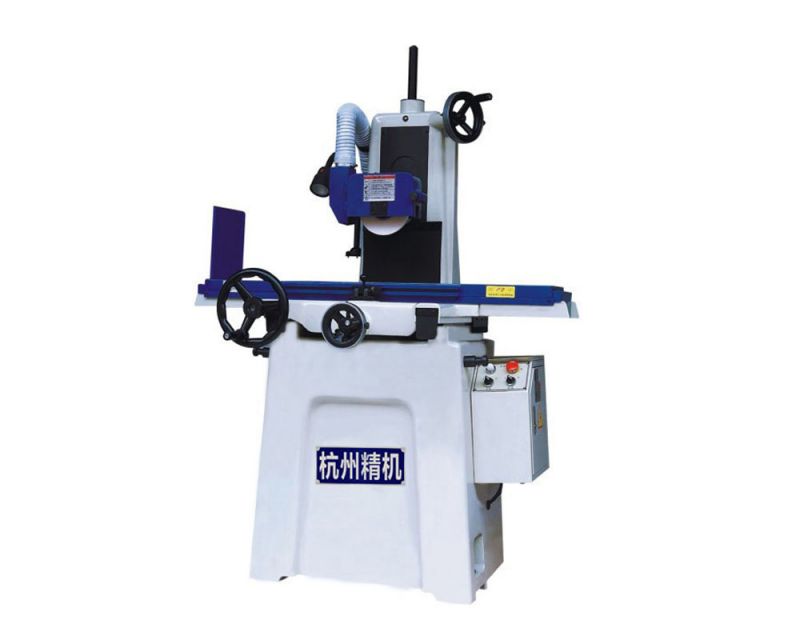

本機床主要是以砂輪周邊磨削工件的水平平面，也可用砂輪的側面磨削工件凸緣的垂直側面，能加工鋼、鑄鐵和有色金屬制成的零件，磨削時工件可直接固定在工作臺面上或者吸牢在電磁吸盤上加工或由其他夾具夾持進行磨削，使用范圍廣，適用于各種機械加工工廠、量具廠、汽車、模具等行業的零件磨削加工。主要特點⊙ 工作臺縱向運動由葉片泵驅動，運轉平穩，噪音小，油池溫升低。 ⊙ 磨頭橫向進給機構，有液壓自動進給和手動進給，操作方便；橫向最大行程可達到630mm，更加方便用戶適用。 ⊙ 磨頭垂直運動有快速升降機構，又能手動進給。 ⊙ 機床磨頭采用滑動軸承，磨頭電機采用9kW功率電機，具有較高的磨削效率，同時又可獲得較高的加工表面光潔度，適用大規模臺面的磨削任務。

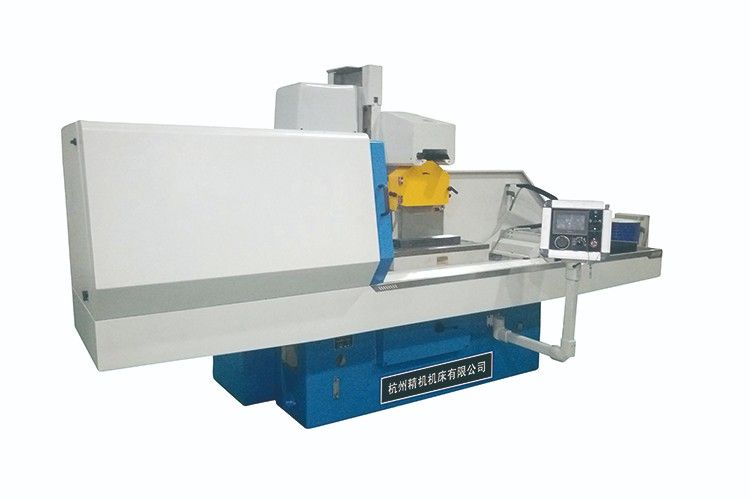

1. 本系列機床是在通用機床的機型上升級的兩軸程控臥軸矩臺平面磨床，適合加工大批量工件。2. 產品覆蓋30系列等所有磨頭移動系列平面磨床。產品程控化升級后具備可視化自動操作功能，提高了操作的便捷性，機床具備自動磨削功能，可實現一人多機操作，大幅度降低操作者的勞動強度。3. 該機床采用磨頭移動式布局形成，由床身、工作臺、立柱、拖板及磨頭組成。工作臺在床身上作往復運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上垂直運動。4. 工作臺往復運動由液壓驅動，運動速度無極調速。 5. 本機床為兩軸程控機床，磨頭橫向進給運動和垂直進給運動均由伺服電機驅動。磨頭砂輪主軸的旋轉運動由交流電機驅動。6. 該系列機床一米機型標配為半封閉罩殼，工作臺長度一米以上機型標配為簡易罩殼，均可選配半封閉及全封閉磨頭罩殼。主要特點⊙ 采用簡易圖形化人機界面，操作功能簡便，搭配高質量、高效率先進的LCD觸摸式熒屏。 ⊙ 操作模式與功能：設定工件零位——設定磨削總量——粗磨削每次進給量——精磨削每次進給量——精磨削次數——光磨削次數——磨削結束后砂輪回到工件零位，設計有工作臺左、右進給、內外進給以及單、雙進給模式，方便操作者選擇。

主要有臺灣正河源、臺灣豪力輝和臺灣安威3個品牌的數控刀柄。正河源刀柄　　主要提供BT/MLC直筒式強力刀柄、MTB鉆頭刀柄(螺絲鎖緊)、BT伸縮ER攻牙刀柄、BT/SPU直結式鉆頭刀柄、BT/FMB平面銑刀刀柄(直式柄)、BT/MTA鉆頭刀柄(莫氏硬度帶扁尾型)、BTBT/SLN側固式銑刀刀柄(JIS型)。臺灣豪力輝刀柄　　主要提供強力型、NT/ER型、BT/ER型、OZ型和R8/ER型立銑刀刀柄和刀柄組，以及OZ(25#/32#)刀柄組、MT/ER立銑刀刀柄、ST/ER直柄刀柄、快速交換刀柄組和NT40(ST)自動鉆夾快速交換刀柄組等多個產品，以滿足客戶的需求。臺灣安威刀柄　　主要提供油壓刀柄、強力銑夾刀柄、自緊式鉆夾刀柄、大小口徑刀柄、ASK/ADB/ERA等系列的各種刀柄。

主要有臺灣正河源、臺灣豪力輝和臺灣安威3個品牌的數控刀柄。正河源刀柄　　主要提供BT/MLC直筒式強力刀柄、MTB鉆頭刀柄(螺絲鎖緊)、BT伸縮ER攻牙刀柄、BT/SPU直結式鉆頭刀柄、BT/FMB平面銑刀刀柄(直式柄)、BT/MTA鉆頭刀柄(莫氏硬度帶扁尾型)、BTBT/SLN側固式銑刀刀柄(JIS型)。臺灣豪力輝刀柄　　主要提供強力型、NT/ER型、BT/ER型、OZ型和R8/ER型立銑刀刀柄和刀柄組，以及OZ(25#/32#)刀柄組、MT/ER立銑刀刀柄、ST/ER直柄刀柄、快速交換刀柄組和NT40(ST)自動鉆夾快速交換刀柄組等多個產品，以滿足客戶的需求。臺灣安威刀柄　　主要提供油壓刀柄、強力銑夾刀柄、自緊式鉆夾刀柄、大小口徑刀柄、ASK/ADB/ERA等系列的各種刀柄。
